Planejar uma oficina de fabricação de seringas é muito mais do que colocar máquinas dentro de um prédio disponível. Uma fábrica bem projetada precisa conectar o fluxo de produção, os requisitos de sala limpa, a movimentação de materiais, os serviços públicos, a embalagem, a esterilização, o armazenamento e a expansão futura em um layout prático.
Para os fabricantes que planejam uma nova unidade de produção de seringas descartáveis, o layout da oficina deve ser idealmente desenvolvido antes da construção e instalação do equipamento. Um layout bem planejado pode reduzir o transporte desnecessário, melhorar a eficiência da produção, simplificar a manutenção e proporcionar melhor controle do ambiente de fabricação.
Este artigo usa uma linha de produção de seringas descartáveis como exemplo para explicar como abordar o planejamento do layout da fábrica desde o início.
Antes de desenhar paredes ou colocar equipamentos, defina todo o processo de produção.
Um processo típico de fabricação de seringas descartáveis pode incluir:
Armazenamento de matéria-prima → Moldagem por injeção → Inspeção de componentes → Impressão → Montagem → Inspeção → Embalagem → Esterilização → Armazenamento de produto acabado → Remessa
Os componentes principais podem incluir o corpo da seringa, o êmbolo, a junta, a tampa e outros componentes específicos do produto.
Dependendo do tipo de seringa, também podem ser necessários processos adicionais, como montagem de agulha ou montagem de componentes de segurança.
O primeiro princípio é simples:
Desenhe o fluxo de produção antes de colocar o equipamento.
Isso ajuda a garantir que os materiais e produtos se movam de forma lógica pela fábrica, em vez de cruzarem repetidamente entre diferentes áreas.
Uma instalação de produção de seringas geralmente pode ser dividida em várias zonas.
Usado para resina plástica, componentes de borracha, materiais de embalagem e outros materiais recebidos.
Usado para fabricar corpos de seringas, êmbolos, tampas e outros componentes plásticos.
Usado para inspeção visual, verificação dimensional e impressão de graduações ou informações de produtos.
Utilizado para montagem dos componentes da seringa e realização de inspeções funcionais.
Utilizado para processos de fabricação que exigem condições ambientais controladas de acordo com o produto e requisitos aplicáveis.
Usado para sacos de PE, bolsas ou embalagens blister.
Usado quando o óxido de etileno é selecionado como método de esterilização.
Usado após a esterilização por EO para permitir a remoção adequada de EO residual.
Usado para produtos acabados qualificados antes do envio.
Um fluxo de produção básico pode, portanto, ser organizado como:
Matérias-Primas → Produção → Inspeção → Montagem → Embalagem → Esterilização → Produtos Acabados → Remessa
A moldagem por injeção é normalmente uma das maiores áreas em uma fábrica de seringas.
Diferentes máquinas podem ser usadas para:
Barris de seringa
Êmbolos
Bonés
Outros componentes plásticos
Ao posicionar uma injetora, não considere apenas as dimensões da máquina.
O layout também precisa fornecer espaço para:
Acesso do operador
Carregamento de materiais
Coleção de produtos
Mudança de molde
Manutenção
Armários elétricos
Conexões de água de resfriamento
Conexões de ar comprimido
Para o planejamento preliminar do layout, aproximadamente 1,5 m de espaço de trabalho livre entre equipamentos principais ou fileiras de equipamentos pode ser usado como referência prática.
Este 1,5 m não deve ser tratado como um requisito regulamentar universal. A folga final deve ser verificada em relação aos requisitos de manutenção, requisitos de segurança, regulamentos contra incêndio e códigos de construção locais do fabricante do equipamento.
Um cálculo útil é:
Pegada da máquina + Espaço de trabalho + Espaço de manutenção + Fluxo de materiais
em vez de simplesmente desenhar a área ocupada pela máquina.
O resfriamento é uma utilidade importante na moldagem por injeção porque tanto as máquinas quanto os moldes geram calor considerável.
Um sistema típico pode incluir:
Chiller Industrial → Bomba de Água de Resfriamento → Tubulações de Distribuição → Máquinas/Moldes → Água de Retorno → Chiller
A capacidade de refrigeração necessária depende de:
Número de máquinas de moldagem por injeção
Tamanho da máquina
Requisitos de resfriamento do molde
Ciclo de produção
Temperatura ambiente
Equipamento auxiliar
Expansão futura
O chiller e o equipamento relacionado estão geralmente melhor localizados fora da área principal de produção limpa, onde a manutenção pode ser realizada mais facilmente.
Ao desenhar o layout, lembre-se de reservar espaço para tubulações, bombas, válvulas, drenagem, conexões elétricas e acesso para manutenção.
Uma máquina pode caber fisicamente na sala e ainda não ter espaço suficiente para suas conexões de serviços públicos.
A sala limpa é uma das áreas mais importantes de uma fábrica de seringas descartáveis.
Uma sala limpa é um ambiente controlado onde parâmetros como partículas transportadas pelo ar, temperatura, umidade, pressão e fluxo de ar são controlados de acordo com os requisitos aplicáveis.
A classificação necessária da sala limpa depende do produto, processo, sistema de qualidade e regulamentos aplicáveis.
Um fluxo de pessoal típico pode ser:
Área Geral → Vestiário → Vestiários → Preparação → Sala Limpa
O fluxo de material pode seguir:
Preparação de Material → Área de Transferência → Caixa de Passagem/Eclusa de Ar → Sala Limpa
O layout deve minimizar cruzamentos desnecessários entre pessoal, matérias-primas, componentes e produtos acabados.
A sala limpa também precisa de espaço suficiente para equipamentos, operadores, movimentação de materiais, limpeza, manutenção e sistemas HVAC.
Após a moldagem por injeção, os componentes precisam passar para impressão, inspeção ou montagem.
Em vez de permitir que os produtos se movimentem livremente pela fábrica, podem ser planeadas áreas dedicadas de transferência de materiais e zonas de armazenamento intermédio entre as principais secções de produção.
Por exemplo:
Moldagem por Injeção → Transferência de Componentes → Inspeção / Impressão → Montagem
Para produção em sala limpa, os materiais podem entrar através de áreas de transferência controladas ou caixas de passagem.
A área de transferência deve ser projetada de acordo com o tamanho real dos carrinhos de produção, contêineres ou paletes.
Sempre considere não apenas a porta em si, mas todo o movimento:
Carrinho → Porta → Espaço de giro → Colocação → Transferência
Após a fabricação e inspeção dos componentes, eles são transferidos para a área de montagem de seringas.
Um processo típico de montagem automatizada pode incluir:
Alimentação do Barril → Conjunto da Junta/Êmbolo → Inspeção de Componentes → Inspeção Funcional → Coleta de Produtos
Sistemas de montagem semiautomáticos e totalmente automáticos podem ser selecionados de acordo com a capacidade de produção e requisitos de automação.
Ao colocar uma máquina de montagem, deixe espaço suficiente para:
Alimentação de materiais
Coleção de produtos
Acesso do operador
Armários elétricos
Conexões pneumáticas
Limpeza
Manutenção
A área de montagem também deve ser posicionada de forma lógica em relação às áreas de sala limpa, inspeção e embalagem.
Após montagem e inspeção, as seringas seguem para embalagem.
Os métodos de embalagem comuns incluem:
Embalagem de saco PE
Embalagem de bolsa de papel-plástico
Embalagem blister
A área de embalagem não deve conter apenas a máquina de embalagem. Deve também incluir espaço para:
Seringas recebidas → Embalagem → Inspeção → Embalagem de papelão → Transferência
Os materiais de embalagem devem ter uma área de armazenamento organizada e próxima o suficiente da seção de embalagem para reduzir transporte desnecessário.
A área necessária também deve considerar caixas acabadas e acúmulo temporário de produtos entre processos.
Se for utilizada a esterilização por EO, o sistema de esterilização deve ser planejado como uma área funcional dedicada.
Um processo simplificado é:
Seringas Embaladas → Esterilização por EO → Remoção de EO → Aeração → Produtos Acabados
O equipamento EO requer consideração especial para:
Fornecimento de gás
Ventilação
Detecção de gás
Intertravamentos de segurança
Controle de temperatura e umidade
Controle de pressão
Carregando e descarregando
Gravação de dados de processo
Para planejamento preliminar, podem ser consideradas capacidades de câmaras de EO de aproximadamente 1 m³ a 25 m³ , dependendo da capacidade de produção necessária.
A câmara não deve simplesmente ser preenchida até 100% do seu volume nominal. É necessário espaço para circulação de gás, configuração de carregamento, sondas de monitoramento e requisitos operacionais.
Como referência de planejamento preliminar, aproximadamente 20 a 30% da capacidade adicional da câmara pode ser considerada além do volume calculado de carga do produto. A configuração final de carregamento deve ser determinada através do desenvolvimento e validação do processo.
Após a esterilização e o processo de aeração necessário, os produtos qualificados podem seguir para o armazém de produtos acabados.
Um fluxo simples é:
Esterilização/Aeração → Armazém de Produto Acabado → Área de Carregamento → Expedição
O armazém deverá ser dimensionado de acordo com:
Produção Diária × Dias de Armazenamento × Volume do Pacote
Também podem ser necessárias áreas separadas para produtos que aguardam inspeção ou liberação, dependendo do sistema de qualidade da fábrica.
Localizar o armazém de produtos acabados próximo à área de expedição pode reduzir o transporte interno desnecessário.
O layout de uma fábrica não envolve apenas máquinas e paredes.
Uma instalação de produção de seringas pode exigir:
Para máquinas de moldagem por injeção, equipamentos de montagem, máquinas de embalagem, HVAC, resfriadores, compressores e sistemas de esterilização.
Para cilindros pneumáticos, válvulas, sistemas de alimentação e equipamentos de automação.
Para máquinas injetoras e moldes.
Para salas limpas e áreas de produção controladas.
Para sistemas de refrigeração, áreas de limpeza e outros sistemas utilitários.
Particularmente importante para áreas com requisitos ambientais ou de segurança específicos.
Estas rotas de serviços públicos devem ser planejadas antes do posicionamento final do equipamento.
Se você estiver iniciando um layout de fábrica do zero, siga esta sequência.
Registro:
Comprimento × Largura × Altura
Em seguida, marque colunas, portas, docas de carga, saídas de emergência, janelas e utilidades existentes.
Para cada máquina, registre:
Comprimento × Largura × Altura + Peso + Potência + Ar Comprimido + Água de Resfriamento
Por exemplo:
Moldagem por Injeção → Inspeção → Impressão → Montagem → Embalagem → Esterilização
Marca:
Armazém / Produção / Sala Limpa / Embalagem / Esterilização / Utilitários
Comece com máquinas de moldagem por injeção, resfriadores, compressores, câmaras de EO e equipamentos de embalagem de grande porte.
Use aproximadamente 1,5 m de espaço livre ao redor dos equipamentos principais ou entre fileiras de equipamentos como referência de planejamento preliminar e, em seguida, ajuste de acordo com os requisitos reais do equipamento.
Use as setas para mostrar o movimento de:
Matérias-Primas → Componentes → Produtos Acabados
e o fluxo de pessoal pela instalação.
Por fim, adicione:
Elétrica → Ar Comprimido → Água de Resfriamento → HVAC → Drenagem → Exaustão
Neste ponto, o layout preliminar da fábrica estará muito mais próximo de um plano de produção prático.

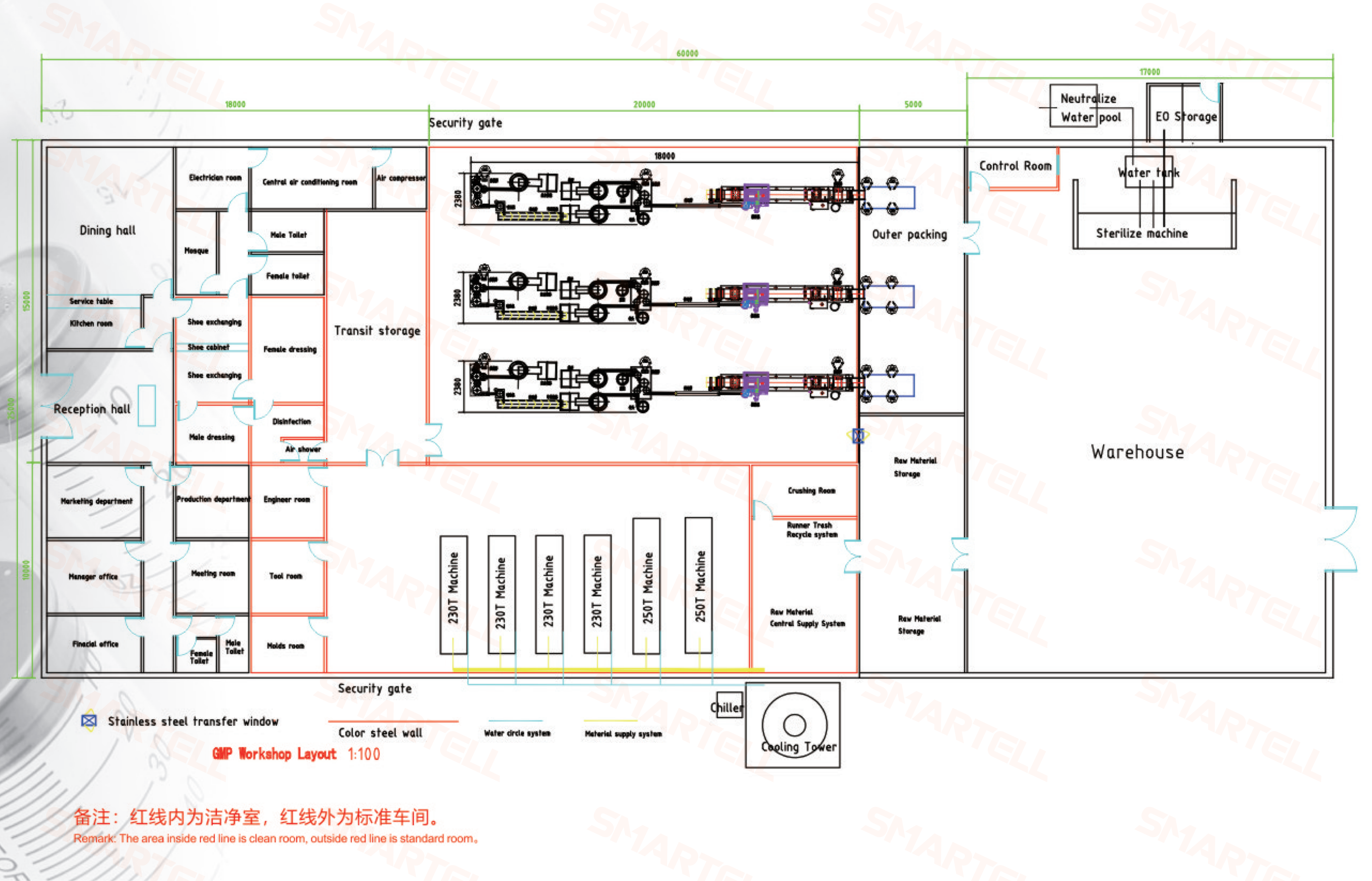

Um layout conceitual simples poderia seguir esta sequência:
Armazém de Matéria Prima
↓
Área de Moldagem por Injeção
↓
Inspeção/Impressão de Componentes
↓
Conjunto de sala limpa e seringa
↓
Área de Embalagem
↓
Esterilização EO
↓
Aeração
↓
Armazém de Produto Acabado
↓
Área de Envio
Este é apenas um conceito inicial. O layout final deve ser ajustado de acordo com as dimensões do edifício, capacidade de produção, especificações de equipamentos, requisitos de salas limpas, utilidades, regulamentos de segurança e planos de expansão futuros.
Um dos erros mais fáceis de cometer é projetar uma fábrica apenas para a capacidade de produção atual.
Por exemplo, um fabricante pode instalar inicialmente cinco máquinas de moldagem por injeção, mas planeja adicionar outras cinco máquinas posteriormente.
Se o layout original não deixar espaço para máquinas adicionais, capacidade de refrigeração, capacidade elétrica ou fluxo de material, a expansão futura poderá se tornar cara.
Portanto, quando possível, reserve espaço para:
Equipamento de produção adicional + expansão de serviços públicos + capacidade de armazém + linhas de embalagem adicionais
Um bom layout não deve funcionar apenas hoje – deve deixar espaço para amanhã.
Cada projeto de seringa é diferente. As dimensões da construção, as especificações da seringa, o resultado pretendido, o nível de automação, o método de embalagem e os requisitos de esterilização podem influenciar o design final da oficina.
Na SMARTELL TECHNOLOGY o planejamento dos equipamentos pode ser considerado em conjunto com todo o processo de fabricação de seringas, abrangendo áreas como moldagem por injeção, produção de componentes, montagem, embalagem e esterilização.
Para um novo projeto, as informações iniciais mais úteis são:
Tamanho de fábrica + Especificação da seringa + Saída alvo + Nível de automação + Método de embalagem
A partir desses parâmetros básicos, o fluxo de produção, a lista de equipamentos, os requisitos de utilidade, a disposição da sala limpa e o layout preliminar da oficina podem ser desenvolvidos passo a passo.
O objetivo de um bom layout de fábrica não é simplesmente acomodar o maior número possível de máquinas em um edifício.
O objetivo é criar um fluxo de produção claro, eficiente e sustentável , onde os equipamentos tenham espaço de trabalho suficiente, os materiais se movam de forma lógica, as áreas limpas permaneçam controladas, os serviços públicos sejam acessíveis e a expansão futura permaneça possível.
Para os fabricantes de seringas, investir tempo no planejamento do layout antes da construção e instalação do equipamento pode tornar todo o projeto de produção mais eficiente desde o início.
