Os conjuntos de infusão são dispositivos médicos de uso único amplamente utilizados para fornecer fluidos, medicamentos, nutrientes e outras soluções compatíveis ao sistema vascular do paciente. Eles são comumente usados ​​em hospitais, clínicas, departamentos de emergência, salas de cirurgia, unidades de terapia intensiva e outros ambientes de saúde.

Embora um conjunto de infusão possa parecer relativamente simples, a sua estrutura pode variar significativamente dependendo da aplicação pretendida. Diferentes designs podem incluir diferentes tipos de pontas, câmaras de gotejamento, tubos, reguladores de fluxo, filtros, locais de injeção, conectores e outros componentes.

Para os fabricantes de dispositivos médicos, compreender essas diferenças é importante ao selecionar componentes, projetar processos de montagem, determinar requisitos de automação e planejar uma linha de produção eficiente.

O que é um conjunto de infusão?

Um conjunto de infusão é um dispositivo médico estéril de uso único que cria um caminho de fluido entre um recipiente de infusão e o dispositivo de acesso intravenoso do paciente.

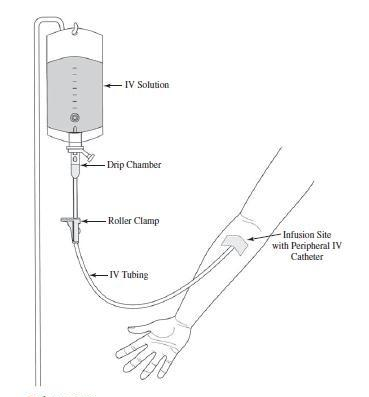

Um sistema típico de infusão por gravidade pode ser ilustrado como:

Recipiente de infusão → Ponta → Câmara de gotejamento → Tubulação → Controle de fluxo → Conector da extremidade do paciente → Dispositivo de acesso IV

Componentes adicionais, como filtros, locais de injeção, entradas de ar ou conectores sem agulha, podem ser incorporados dependendo do design do produto.

A principal função de um conjunto de infusão é fornecer um caminho confiável para a administração de fluidos, permitindo ao mesmo tempo o controle de fluxo apropriado e uma operação clínica segura.

Como diferentes aplicações médicas têm requisitos diferentes, não existe uma configuração única de conjunto de infusão adequada para cada situação.

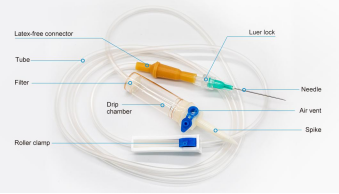

Principais componentes de um conjunto de infusão

1. Pico

O espigão penetra no fecho de um recipiente de infusão e estabelece a ligação entre o recipiente e o conjunto de infusão. Os espigões podem ter designs diferentes dependendo do tipo de recipiente utilizado. Algumas configurações também incluem uma entrada de ar ou tampa protetora. A precisão dimensional e o desempenho da conexão do espigão são importantes para uma montagem confiável e distribuição de fluido.

2. Câmara de gotejamento

A câmara de gotejamento permite que os profissionais de saúde observem o fluxo do líquido e monitorem a taxa de infusão durante a infusão por gravidade. Também proporciona uma área conveniente para preparar o conjunto de infusão antes de conectá-lo ao paciente. Diferentes designs de câmaras de gotejamento podem ser usados ​​para diferentes aplicações, incluindo configurações convencionais de macrogotejamento e microgotejamento.

3. Tubulação

A tubulação forma o principal caminho de fluido entre a câmara de gotejamento e o conector da extremidade do paciente. A tubulação de grau médico precisa fornecer flexibilidade, transparência, estabilidade dimensional e compatibilidade adequadas com o fluido pretendido e o processo de esterilização. O comprimento do tubo e o diâmetro interno podem variar de acordo com o projeto e aplicação do produto.

4. Regulador de fluxo

Uma braçadeira de rolo ou outro dispositivo de controle de fluxo é comumente usado para regular a taxa de distribuição de fluido. Sua consistência operacional é importante porque variações nas dimensões ou na montagem dos componentes podem afetar o desempenho do controle de fluxo.

5. Filtro de fluido

Alguns conjuntos de infusão incluem um filtro na via do fluido. O design e a localização do filtro dependem da aplicação pretendida e das especificações do produto. As configurações filtradas são particularmente importantes para aplicações onde é necessário controle adicional de partículas.

6. Local de injeção

Um local de injeção fornece um ponto de acesso para administração de medicamentos compatíveis ou fluidos adicionais. Diferentes designs podem ser usados ​​dependendo dos requisitos do produto. O desempenho da vedação e a confiabilidade da conexão são considerações importantes durante o desenvolvimento e a fabricação do produto.

7. Conector da extremidade do paciente

O conector da extremidade do paciente conecta o conjunto de infusão ao dispositivo de acesso IV a jusante. Diferentes configurações de conectores podem ser usadas de acordo com a aplicação pretendida e os requisitos aplicáveis.

Tipos comuns de conjuntos de infusão

Conjunto de infusão por gravidade padrão

O conjunto de infusão por gravidade padrão é uma das configurações mais utilizadas.

Geralmente inclui um espigão, uma câmara de gotejamento, um tubo, um regulador de fluxo e um conector na extremidade do paciente. Dependendo do projeto, também pode incluir um local de injeção ou filtro.

Aplicações típicas: Administração geral de fluidos intravenosos, Administração de medicamentos compatíveis, Uso hospitalar e clínico, Terapia intravenosa de rotina

Sua estrutura relativamente simples o torna adequado para fabricação de grandes volumes.

Conjunto de transfusão de sangue

Um conjunto de transfusão de sangue é projetado especificamente para a administração de sangue ou componentes sanguíneos.

Comparado com um conjunto de infusão padrão, geralmente incorpora um filtro dedicado adequado para administração de sangue.

Aplicações típicas: Transfusão de sangue total, Transfusão de glóbulos vermelhos, Administração de componentes sanguíneos, Procedimentos cirúrgicos, Atendimento de emergência, Departamentos de transfusão hospitalar

Os conjuntos de transfusão de sangue requerem atenção especial à montagem do filtro, às conexões dos tubos, à integridade do trajeto do fluido e à limpeza.

Do ponto de vista da fabricação, o filtro adicional cria requisitos extras de montagem e inspeção em comparação com um conjunto de infusão básico.

(Conjunto de infusão por gravidade padrão)

(Conjunto de transfusão de sangue)

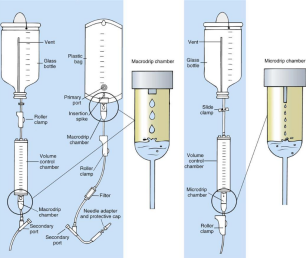

Conjunto de infusão microgotejamento

Um conjunto de infusão de microgotejamento é projetado para aplicações onde volumes de fluido relativamente pequenos precisam ser administrados com controle mais próximo da taxa de infusão.

A principal diferença é a câmara de microgotejamento, enquanto os outros componentes são semelhantes a um conjunto de infusão por gravidade padrão.

Aplicações típicas: Cuidados pediátricos, Cuidados neonatais, Administração precisa de medicamentos, Infusão de baixo volume, Situações que exigem controle mais próximo da administração de fluidos

Os conjuntos de microgotejamento podem ser particularmente úteis quando a observação precisa e o controle de taxas de infusão relativamente baixas são importantes.

Conjunto de infusão de bureta

Um conjunto de infusão de bureta incorpora uma câmara graduada no caminho de infusão.

A câmara permite que um volume definido de fluido ou medicamento seja medido antes da administração ao paciente.

Aplicações típicas: Infusão pediátrica, Cuidados neonatais, Administração de medicamentos com volume controlado, Aplicações que requerem monitoramento rigoroso do volume de fluidos

Devido à câmara graduada adicional, os conjuntos de buretas geralmente têm uma estrutura e um processo de montagem mais complexos do que os conjuntos de infusão básicos.

Os fabricantes precisam considerar a montagem da câmara, as conexões dos tubos, a vedação, a inspeção e a embalagem.

(Conjunto de infusão de bureta)

Conjunto de infusão filtrada

Um conjunto de infusão filtrado incorpora um filtro na via do fluido para fornecer uma função de filtração adicional de acordo com o design do produto pretendido.

Aplicações típicas: Administração especializada de medicamentos, Aplicações sensíveis a filtros, Infusão de soluções compatíveis onde filtração adicional é necessária, Aplicações clínicas que requerem controle de partículas

O material do filtro, as características de filtragem, a posição e o método de conexão devem ser considerados durante o desenvolvimento do produto.

Para a produção automatizada, a alimentação e a orientação do filtro também podem se tornar fatores importantes no projeto da linha de montagem.

Conjuntos de infusão ventilados e não ventilados

Outra distinção importante é se um conjunto de infusão incorpora uma entrada de ar.

Conjuntos de infusão não ventilados

Um conjunto de infusão não ventilado não necessita de uma entrada de ar integrada.

É comumente usado com recipientes dobráveis ​​ou sacos flexíveis, que podem desmoronar à medida que o fluido é removido.

Portanto, a escolha entre configurações ventiladas e não ventiladas depende parcialmente do tipo de recipiente de infusão utilizado com o produto.

(Conjunto de infusão filtrada)

(Conjuntos de infusão ventilados e não ventilados)

Como o design do conjunto de infusão afeta a fabricação

A estrutura do produto afeta diretamente o processo de fabricação.

Um conjunto de infusão básico pode exigir processos como:

Moldagem por injeção de componentes → Corte de tubos → Montagem de componentes → Inspeção → Embalagem → Esterilização

Produtos mais complexos podem exigir operações adicionais, incluindo:

Conjunto do filtro → Conjunto do local de injeção → Conjunto da bureta → Conjunto do conector → Teste de vazamento → Inspeção funcional

À medida que a complexidade dos produtos aumenta, os fabricantes podem precisar de estações de montagem adicionais, sistemas de alimentação automática, equipamentos de inspeção e procedimentos de controle de qualidade.

Por esta razão, a estrutura do produto e a capacidade alvo normalmente devem ser confirmadas antes de selecionar o equipamento de produção.

Principais considerações para a produção de conjuntos de infusão

Qualidade dos Componentes: A precisão dimensional e a consistência dos espigões, câmaras de gotejamento, conectores, reguladores, filtros e outros componentes podem influenciar diretamente a eficiência da montagem e a qualidade do produto acabado.

Montagem do tubo: O corte, inserção, colagem e conexão do tubo são processos importantes na fabricação de conjuntos de infusão. O comprimento consistente do tubo e as conexões confiáveis ​​são essenciais para uma qualidade estável do produto.

Fabricação Limpa: Como os conjuntos de infusão são dispositivos médicos usados ​​para administração de fluidos, o controle ambiental adequado, o manuseio dos componentes, os procedimentos de limpeza e as medidas de controle de contaminação são importantes durante a fabricação.

Embalagem: A SMARTELL oferece embalagens blister macias e rígidas, soluções em sacos de PE, com opções de embalagens personalizadas adaptadas aos seus requisitos específicos de produto e embalagem.

Esterilização: Os conjuntos de infusão estéreis requerem um processo de esterilização apropriado. Os materiais e embalagens devem ser compatíveis com o método de esterilização selecionado. A esterilização por óxido de etileno (EO) é um método comumente usado para produtos médicos descartáveis ​​adequados, sujeito à validação de processo apropriada e aos requisitos regulatórios.

Soluções de produção de conjuntos de infusão SMARTELL TECHNOLOGY

Na SMARTELL TECHNOLOGY, entendemos que diferentes produtos de conjuntos de infusão requerem diferentes soluções de produção.

Um conjunto de infusão padrão, um conjunto de transfusão de sangue, um conjunto de microgotejamento ou um conjunto de buretas podem ter estruturas de componentes e requisitos de montagem significativamente diferentes. Portanto, o equipamento de produção deve ser selecionado de acordo com a configuração real do produto, em vez de usar uma abordagem única.

A SMARTELL TECHNOLOGY pode fornecer soluções personalizadas abrangendo processos-chave, como montagem de componentes, corte e montagem de tubos, inspeção, teste de vazamento, embalagem e outros processos de suporte.

Com base na estrutura do produto do cliente, capacidade de produção, requisitos de automação, condições de fábrica e planos de expansão futuros, podemos ajudar a desenvolver uma configuração de linha de produção e layout de oficina adequados.

Para clientes que planejam um novo projeto de fabricação de conjunto de infusão, confirmar a estrutura do produto e a capacidade alvo é o primeiro passo. Uma vez claros esses requisitos, a configuração do equipamento e o layout da linha de produção podem ser desenvolvidos de acordo.
