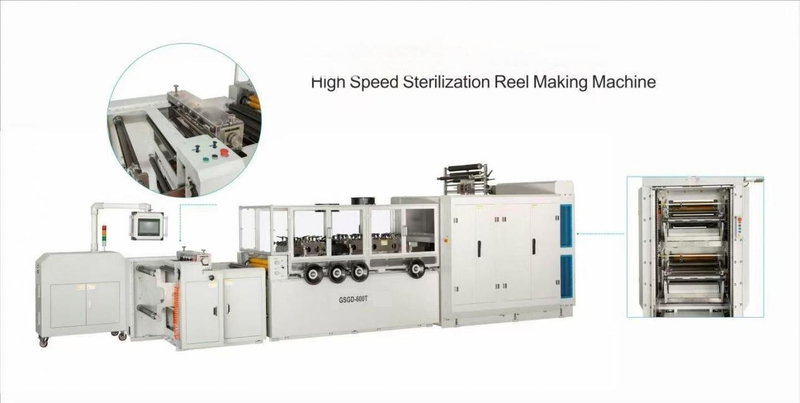

Máquina para fabricar bolsas de carretel médico GSGD-600T (alta velocidade)

Máquina para fabricar bobinas e bolsas médicas GSGD-600T

(Alta velocidade)

1. Máquina para fabricar bolsas de carretel médico GSGD-600T :

Para vários filmes compostos plásticos seláveis ​​a quente (incluindo filmes revestidos de BOPP, CPP, PET, PE, náilon e alumínio), bem como filmes compostos papel-plástico e para combinações de filmes de qualidade especial, filmes revestidos de qualidade especial, papel e papel revestido:

Capaz de fabricar médicas bolsas com diâmetros de 50 mm, 75 mm, 100 mm–600 mm e suporta montagem de várias unidades.

2 O equipamento inclui :

2.1 Mecanismo de descarga material de :

a） Diâmetro máximo de desenrolamento : 600 mm

2.1.1 Equipado com dois suportes principais de desenrolamento, utilizando eixos expansíveis tipo chaveta para montagem.

b） Largura máxima do saco: 600 mm

c） Largura mínima do substrato: 100 mm

d） Equipado com sistema de controle de correção .

e） A alimentação do desenrolamento é controlada por um motor CA equipado com um inversor -de frequência variável.

f） O método de controle de tensão empregado é o sistema de freio a pó magnético .

g） A posição do rolo oscilante é detectada por um potenciômetro de precisão.

h） Freio eletromagnético com controle integrado.

2.2. Mecanismo de Alimentação

2.2.1 Possui sistema de acionamento de alimentação com motor duplo, com rolete de ajuste de tensão e potenciômetro de precisão para controle de tensão de cada unidade de acionamento.

2.3 Estação de estampagem a quente

2.3.1 Controle do servo motor da unidade principal – duração do pressionamento; ajustável de forma independente (0s–5 s).

2.3.2 Controle independente de temperatura, 0–280°C.

2.3.3 Cinco placas de aquecimento; comprimento efetivo : 1000 mm; largura efetiva : 95 mm ; inclui suporte para passar tecido ; de 5 Controle de temperatura canais.

2.3.4 Cinco placas de resfriamento , com comprimento efetivo 415 de mm e largura efetiva de 95 mm.

2.4 Estação de enrolamento e corte de borda

2.4.1 Sistema -de lâmina circular de corte de borda.

2.4.2 Um sistema de eliminação de resíduos.

2.4.3 Seis conjuntos de facas circulares; uma faca deve ser mantida como reserva.

2.4 Enrolamento do produto acabado : O material é enrolado através de uma cunha mecânica

eixo, com controle de tensão de pó magnético .

2.5 Sistema de controle

2.5.1 Sistema de controle centralizado , configuração da função de controle centralizada do PLC .

2.5.2 Motor principal : Servo motor Panasonic MADA com redutor.

2.5.3 Motor de tração: Servo motor Panasonic .

2.5.4 Controle por tela sensível ao toque.

2.5.5 Cilindros e válvulas solenóides: AirTAC

2.6 Outros :

2.6.1 Painéis da parede da carroceria: Chapas de aço Q235 de alta qualidade com espessura de 16 mm; vigas de reforço são adicionadas conforme especificado .

2.6.2 Cor do chassi : Branco ; Chassi c sobre: ​​chapa de aço Q235 com revestimento em pó na superfície externa , ou chapa 304 de aço inoxidável ; os componentes acima do chassi serão niquelados enquanto , os componentes abaixo do chassi serão galvanizados ​.

2.6.3 Todas as tubulações e dutos de ar estão embutidos no equipamento e são numerados; eles são esteticamente agradáveis, fáceis de manter, seguros e confiáveis.

2.6.4 A fiação pré-instalada e um quadro elétrico vazio são reservados para o sistema de aquecimento adicional.

2.6.5 O sistema possui uma função abrangente de alarme de segurança .

2.6.6 Ao dar partida em uma máquina após uma parada de emergência, a máquina deve ser parada imediatamente.

3. Funções do equipamento

3.1 Velocidade de fabricação de bolsa de carretel : 30 m/min

3.2 Largura efetiva de produção do equipamento: 100 mm – 600 mm.

3.3 A temperatura do sistema de aquecimento é controlada de forma independente com uma faixa de ± 12°C.

3.4 Tolerância de comprimento de alimentação única: ±0,5 mm.

3.5 Tolerância do sistema de fixação de borda de descarga de material : tolerância de largura do saco ± 1.0 mm.

3.6 O equipamento apresenta um design geral que é fácil de limpar e resistente -à ferrugem , , tornando -o ideal para uso em oficinas de salas limpas.

3.7 A parte superior da máquina é dotada de uma capa protetora em liga de alumínio , que apresenta em sua superfície uma folha acrílica importada
