Para agulhas médicas modernas, a qualidade do produto vai muito além da precisão dimensional e da aparência visual. A força necessária para penetrar no tecido, a fricção experimentada durante a inserção e retirada e a consistência destas características entre os lotes contribuem para o desempenho do dispositivo e a experiência do utilizador.
Isto é particularmente importante para agulhas de injeção de insulina, agulhas hipodérmicas e agulhas utilizadas em sistemas de seringas convencionais. À medida que os diâmetros das agulhas se tornam menores e os designs dos produtos mais sofisticados, os fabricantes devem prestar mais atenção à interação entre a lubrificação da superfície, a geometria da ponta e a precisão da fabricação.

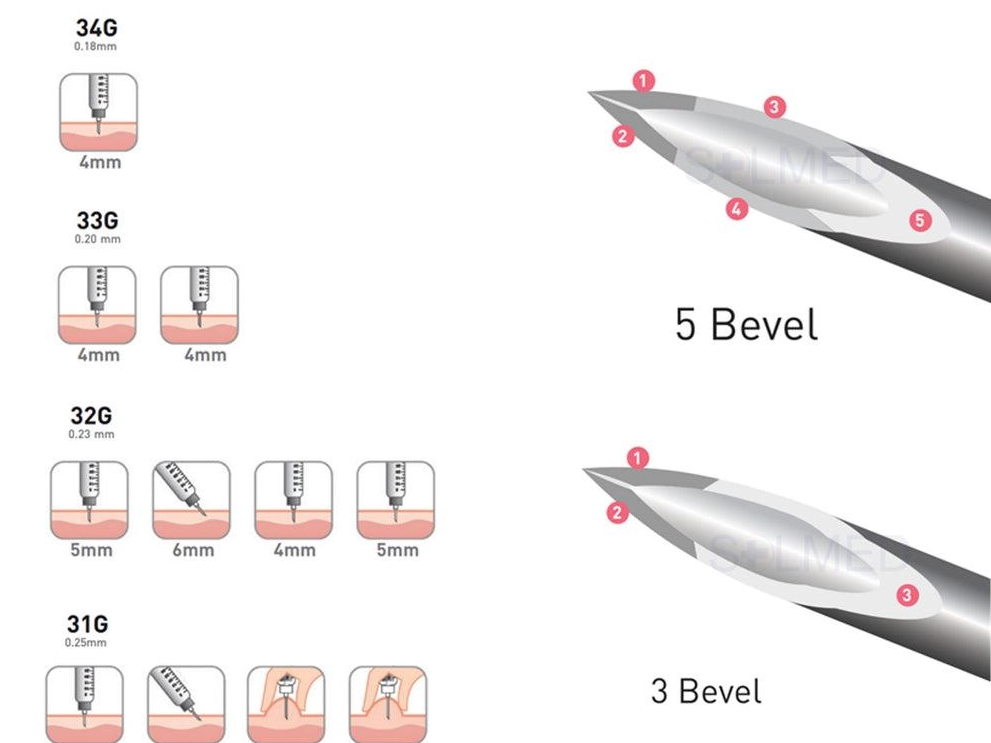

Pesquisas sobre agulhas para canetas de insulina demonstraram que a configuração do bisel pode influenciar as forças de inserção e retirada. Um estudo de 2023 comparando pontas de agulhas de três e cinco biséis encontrou diferenças estatisticamente significativas na força de deslizamento, força de extração e energia durante o ciclo de inserção-extração. Contudo, uma menor força medida não garante automaticamente menor dor percebida ou melhor desempenho clínico; esses resultados requerem validação apropriada. Fonte: PubMed.
Para os fabricantes que planejam novas instalações de produção de consumíveis médicos, compreender essas variáveis também é importante ao selecionar equipamentos de montagem, inspeção e embalagem. Embora os tubos e pontas das agulhas sejam produzidos através de processos especializados de fabricação de componentes, suas características afetam diretamente os requisitos de qualidade das linhas de produção automatizadas posteriores.
A lubrificação de silicone é amplamente utilizada para reduzir o atrito entre uma agulha médica e o tecido ou meio de teste com o qual ela entra em contato. Um revestimento adequadamente controlado pode reduzir a resistência ao deslizamento durante a inserção e retirada, ajudando a obter um desempenho mecânico mais consistente.
Contudo, a siliconização não é simplesmente uma questão de aplicar mais silicone. A formulação do revestimento, o método de aplicação, a distribuição e a estabilidade do processo influenciam o resultado final.
Três fatores merecem atenção especial:
·
Quantidade de revestimento: A lubrificação insuficiente pode aumentar o atrito, enquanto a aplicação excessiva ou mal controlada pode criar variabilidade indesejada e levantar preocupações sobre a transferência de silicone ou formação de partículas.
·
·
Uniformidade do revestimento: A cobertura irregular pode causar atrito inconsistente ao longo da haste da agulha, resultando em variações no perfil de força medido.
·
·
Repetibilidade do processo: Diferenças nas condições de aplicação, requisitos de secagem ou cura, quando aplicável, e manuseio podem afetar a consistência entre os lotes de produção.
·
A especificação apropriada do revestimento depende do desenho da agulha, da aplicação pretendida e do processo de fabricação validado. Os fabricantes devem, portanto, avaliar a lubrificação através de testes controlados, em vez de confiar apenas na quantidade nominal de revestimento.
Para projetos de fabricação automatizados, isso cria uma consideração importante no planejamento do equipamento: os processos posteriores de manuseio, montagem e inspeção devem preservar a condição de superfície necessária sem introduzir contaminação desnecessária ou danos mecânicos.
A ponta da agulha é a primeira região a interagir com o tecido durante a penetração. Sua geometria determina como o material é contatado e cortado, influenciando o equilíbrio entre força de penetração axial, atrito e força lateral.
Os designs de chanfro convencionais continuam sendo amplamente utilizados, enquanto as pontas multifacetadas oferecem oportunidades adicionais para modificar a geometria de ponta e as condições de contato.
Os principais parâmetros incluem:
Ângulo de chanfro primário: Influencia a geometria de corte efetiva e a distribuição de forças durante a penetração.
Número e disposição das facetas chanfradas: Afetam a configuração da aresta de corte e o contato entre a ponta e o material circundante.
Simetria da ponta e intersecção das bordas: influenciam a consistência da penetração e a tendência da agulha de desviar.
Qualidade de ponta: Determina se a ponta corta de forma limpa ou causa deformação excessiva antes da penetração.
A geometria ideal é específica da aplicação. Um desenho adequado para uma agulha fina para injeção de insulina pode não ser diretamente transferível para uma agulha hipodérmica de maior calibre.
Uma pesquisa recente publicada na Scientific Reports em julho de 2026 examinou agulhas flexíveis angulares com vários chanfros e demonstrou como a configuração do chanfro pode influenciar a força de inserção e a deflexão. Embora essa pesquisa diga respeito a agulhas flexíveis e não a agulhas convencionais de injeção descartáveis, ela reforça um princípio de engenharia mais amplo: a geometria da ponta e o comportamento da força estão intimamente relacionados. Fonte: Relatórios Científicos.
Para os fabricantes, o objetivo prático não é buscar o menor ângulo de chanfro ou o maior número possível de facetas. É estabelecer uma geometria que forneça o desempenho de penetração necessário, mantendo a repetibilidade, a integridade estrutural e a compatibilidade com a aplicação pretendida.
Mesmo quando duas agulhas compartilham as mesmas dimensões nominais e ângulo de chanfro, seu comportamento de penetração pode diferir devido a variações na afiação da aresta, defeitos superficiais e qualidade de retificação.
Uma aresta de corte mal formada pode deformar o tecido antes de cortá-lo. Rebarbas, irregularidades microscópicas e interseções de bordas inconsistentes também podem afetar a resistência à penetração e produzir variabilidade entre agulhas individuais.
Isso torna o acabamento e a inspeção da ponta elementos críticos da fabricação de componentes de agulhas.
Os pontos de controle relevantes incluem:
Consistência dos parâmetros de retificação e afiação.
Controle de rebarbas e defeitos nas bordas.
Repetibilidade da geometria da ponta em lotes de produção.
Inspeção microscópica de amostras representativas.
Correlação entre os resultados da inspeção visual e o desempenho da força medida.
Os sistemas de inspeção óptica e as tecnologias de visão mecânica podem ajudar os fabricantes a identificar defeitos dimensionais ou visuais em escala de produção. Contudo, a inspeção de imagem por si só não pode estabelecer a força real de penetração de uma agulha. Uma estratégia robusta de controle de qualidade combina inspeção visual apropriada com testes mecânicos e critérios de aceitação validados.
Para os planejadores de linha de produção, esta distinção é importante: o sistema de inspeção deve ser selecionado de acordo com as características que precisam ser verificadas, em vez de assumir que um método de inspeção pode medir todos os aspectos da qualidade da agulha.
O desempenho da agulha também depende da qualidade do tubo de aço inoxidável subjacente.
O diâmetro externo, a espessura da parede, a concentricidade, a retilineidade e a condição da superfície influenciam as propriedades estruturais da agulha acabada. As variações podem afetar a resistência à flexão, a compatibilidade dimensional e a repetibilidade da montagem posterior.
Esses fatores são especialmente importantes para agulhas de insulina de calibre fino, onde as tolerâncias dimensionais e os requisitos estruturais diferem daqueles das agulhas hipodérmicas de maior diâmetro.
A ISO 9626:2016 especifica requisitos e métodos de teste para tubos rígidos de agulha de aço inoxidável usados na fabricação de agulhas hipodérmicas e outros dispositivos médicos. A norma também distingue os requisitos de tubulação dos testes de desempenho adicionais que podem ser necessários após a tubulação ser incorporada em um dispositivo acabado. Fonte: ISO.
Esta distinção destaca um importante princípio de fabricação: a conformidade dos componentes e o desempenho do produto acabado estão relacionados, mas não são intercambiáveis.
Para linhas de produção automatizadas, a consistência dimensional pode afetar a estabilidade da alimentação, a precisão do posicionamento, a repetibilidade da montagem e a confiabilidade da inspeção posterior. A configuração do equipamento deve, portanto, basear-se nas especificações reais dos componentes, na gama de produtos e na capacidade de produção necessária.
A variável final não é uma única característica física, mas a forma como a qualidade da produção é medida e controlada.
O teste de força de inserção pode fornecer informações sobre a penetração inicial, o movimento contínuo através de um meio de teste e a retirada. A avaliação da curva completa de força-deslocamento pode revelar diferenças que um único valor de pico de força não consegue capturar.
Para comparações significativas, os fabricantes devem controlar as condições de teste, incluindo o meio de teste, velocidade de inserção, ângulo, profundidade e método de medição. O tamanho da amostra, os valores médios e a variação também devem ser considerados.
Um programa prático de validação pode incluir:
Definição de critérios de aceitação específicos do produto.
Estabelecer uma linha de base para o desenho da agulha selecionado.
Avaliando a consistência do revestimento e da geometria da ponta.
Comparação de perfis de força entre lotes de produção.
Investigar desvios e confirmar ações corretivas.
Verificar se a montagem e embalagem posterior não comprometem o produto acabado.
O mesmo princípio se aplica à fabricação automatizada: a operação estável da máquina é necessária, mas não é suficiente por si só. A capacidade do processo deve ser demonstrada em relação aos requisitos relevantes do produto e da qualidade.
Na Smartell, nosso foco está na fabricação de equipamentos e soluções de produção automatizadas para consumíveis médicos, incluindo linhas de produção de seringas de insulina, linhas de produção de seringas convencionais e linhas de produção de agulhas para injeção.
Nós mesmos não fabricamos tubos de agulha. No entanto, compreender a relação entre as características dos componentes e a qualidade do produto acabado é essencial ao projetar equipamentos para fabricantes de consumíveis médicos.
Uma linha de produção deve ser planejada em torno de uma produção superior à nominal. As especificações do produto, as dimensões dos componentes, os requisitos de montagem, os procedimentos de inspeção, os formatos de embalagem e a futura expansão da capacidade influenciam a configuração final.
Por exemplo, um projeto que envolva vários tamanhos de seringas pode exigir diferentes ferramentas, arranjos de alimentação ou configurações de montagem. Da mesma forma, o equipamento de produção relacionado com agulhas deve ser avaliado em relação aos tipos reais de agulhas, às especificações dos componentes e aos procedimentos de controlo de qualidade exigidos.
A coordenação antecipada entre o fornecedor do equipamento e o cliente ajuda a identificar estes requisitos antes da instalação, reduzindo o risco de modificações evitáveis durante o comissionamento.
Máquina de montagem de agulha hipodérmica SMT-3104
O desempenho consistente da inserção da agulha depende da interação de vários fatores: revestimento de silicone, geometria do bisel, qualidade de ponta, precisão do tubo e testes de força validados.
Para os fabricantes de consumíveis médicos, controlar estas variáveis não é apenas um desafio de engenharia de componentes. Também faz parte de uma estratégia de produção mais ampla que conecta especificações de materiais, montagem automatizada, inspeção e qualidade do produto acabado.
A Smartell apoia os fabricantes de consumíveis médicos no planejamento e configuração de equipamentos de produção de acordo com os requisitos de seus produtos, capacidade alvo e planos de desenvolvimento de fábrica. Ao considerar esses requisitos no início de um projeto, os fabricantes podem construir uma base mais prática para uma produção estável e expansão futura.
Planejando uma nova linha de produção de seringas ou agulhas para injeção? Entre em contato com a Smartell para discutir as especificações do seu produto, capacidade alvo e requisitos da linha de produção.
