Por que o design do molde é tão importante na fabricação de seringas?

Na fabricação de seringas, a máquina de moldagem por injeção geralmente recebe a maior atenção, mas o molde é igualmente importante. O projeto do molde afeta diretamente o número de cavidades, o tempo de ciclo, a consistência dimensional, o consumo de material, a estabilidade de ejeção, a seleção da máquina, a manutenção e o custo de produção a longo prazo.

Um molde de seringa não deve, portanto, ser tratado simplesmente como um componente de ferramenta. Deve ser projetado em conjunto com a especificação do produto, meta de produção, máquina de moldagem por injeção, sistema de automação e processo de montagem posterior.

1. Número de cavidades e capacidade de produção

O número da cavidade é um dos parâmetros mais importantes no projeto do molde de seringa. Um molde de 32 cavidades pode produzir 32 componentes em um ciclo de moldagem, enquanto um molde de 64 cavidades pode, teoricamente, dobrar a produção por ciclo nas mesmas condições.

No entanto, aumentar o número de cavidades também aumenta os requisitos técnicos para equilíbrio do fluxo de fusão, equilíbrio de resfriamento, projeto do canal, resistência do molde, ejeção e consistência cavidade a cavidade.

Para a produção de seringas de alto volume, os moldes com múltiplas cavidades podem aumentar significativamente a produção por máquina. No entanto, o número de cavidades apropriado deve ser determinado pela meta de produção real, em vez de simplesmente escolher o maior número possível.

2. Tempo de ciclo e resfriamento

Para muitas aplicações de seringas descartáveis, um ciclo de moldagem prático pode durar cerca de 15 a 20 segundos , dependendo do tamanho da seringa, número da cavidade, material, estrutura do molde, configuração da máquina e desempenho de resfriamento.

Para tamanhos de seringas maiores, configurações de cavidades maiores ou moldes que exigem sistemas de resfriamento e ejeção mais exigentes, o ciclo pode ser próximo de 18 a 25 segundos . Estes números devem ser considerados como intervalos de referência de engenharia e não como padrões fixos da indústria.

O resfriamento é particularmente importante porque o componente moldado deve atingir estabilidade dimensional suficiente antes da ejeção. O resfriamento insuficiente pode causar deformação, enquanto o resfriamento excessivo aumenta diretamente o tempo do ciclo.

Um sistema de resfriamento bem projetado deve proporcionar remoção uniforme de calor em todo o molde e minimizar diferenças de temperatura entre cavidades. Isto é especialmente importante para moldes de seringa de alta cavidade, onde mesmo pequenas variações podem afetar as dimensões e a consistência do produto.

3. Câmara Fria, Câmara Quente e Câmara Semi-Quente

O design do corredor é outra consideração importante na engenharia de moldes de seringa.

Um sistema de câmara fria é estruturalmente relativamente simples e geralmente mais fácil de manter. Seu custo inicial com ferramentas também pode ser menor. No entanto, o material do canal solidifica durante cada ciclo de moldagem, criando consumo adicional de material e desperdício do canal.

Um sistema de câmara quente mantém o plástico fundido dentro do sistema de câmara, reduzindo significativamente o desperdício de câmara convencional. Isto pode ser particularmente atraente para produção de alto volume e alta cavidade. No entanto, os moldes de câmara quente são mais complexos e requerem componentes como aquecedores, termopares, controladores de temperatura, coletores e bicos de câmara quente.

Uma câmara semi-quente , também conhecida como sistema de câmara híbrida em algumas aplicações, combina seções de câmara quente e fria. Dependendo da estrutura do produto, pode proporcionar um equilíbrio entre consumo de material, investimento em ferramentas, eficiência de produção e complexidade de manutenção.

Não existe um sistema de corredor universal que seja melhor para cada projeto de seringa. A seleção deve considerar a geometria do produto, o material, o número de cavidades, o volume de produção anual, os requisitos de tempo de ciclo, o orçamento de ferramentas e o custo total de propriedade.

5. Ejeção Forçada e Desmoldagem Rotativa

A ejeção é um dos aspectos tecnicamente mais exigentes do projeto do molde de seringa.

Alguns componentes da seringa possuem estruturas cilíndricas profundas, superfícies de encaixe hermético, recursos internos, roscas ou recortes que nem sempre podem ser liberados usando pinos ejetores convencionais.

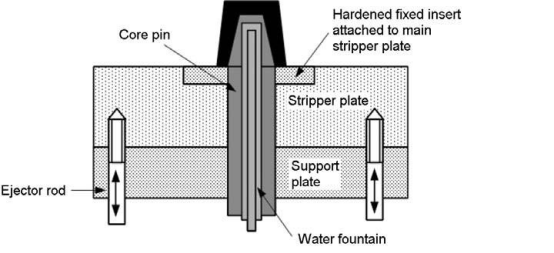

A ejeção forçada , também conhecida como desmoldagem por remoção, pode ser aplicada a geometrias de produtos adequadas. Durante a ejeção, o componente moldado é liberado através de deformação elástica controlada, em vez de desaparafusar mecanicamente o recurso.

Esta abordagem pode simplificar o mecanismo do molde e reduzir o número de componentes móveis. No entanto, requer uma avaliação cuidadosa das propriedades do material, ângulos de inclinação, espessura da parede, geometria do produto, tolerâncias dimensionais e força de ejeção necessária.

Para componentes com roscas internas ou estruturas rebaixadas mais complexas, a desmoldagem rotativa pode ser necessária. Nesta configuração, o núcleo roscado ou moldado gira durante a abertura ou ejeção do molde, permitindo que o componente moldado se separe do núcleo sem danificar a característica moldada.

A desmoldagem rotativa proporciona maior liberdade para geometrias complexas, mas também introduz componentes mecânicos adicionais e requer usinagem, montagem, lubrificação, ajuste e manutenção mais precisos.

A escolha entre ejeção forçada e desmoldagem rotativa deve, portanto, basear-se na geometria real do componente e nas características do material, em vez de simplesmente selecionar o mecanismo mais simples.

5. A máquina e o molde devem ser projetados como um único sistema

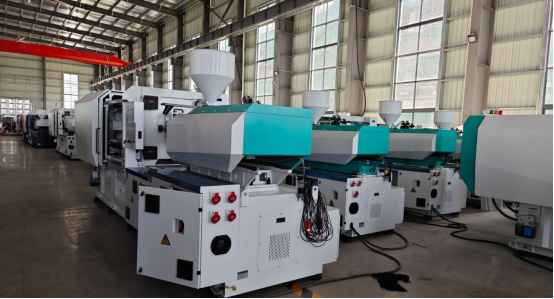

Um molde de alta qualidade ainda precisa ser combinado corretamente com a máquina de moldagem por injeção.

Parâmetros importantes incluem força de fixação, volume de injeção, pressão de injeção, velocidade de injeção, dimensões do molde, espaçamento da barra de ligação, espessura do molde, curso do ejetor e capacidade de controle da máquina.

Para moldes de seringa de alta cavidade, o desempenho de injeção estável é particularmente importante porque todas as cavidades precisam atingir condições consistentes de enchimento e empacotamento.

O molde e a máquina devem, portanto, ser considerados como um sistema de moldagem integrado e não como dois equipamentos independentes.

Um molde tecnicamente avançado não pode atingir todo o seu potencial se a máquina de moldagem por injeção não fornecer capacidade de injeção, força de fixação, velocidade ou estabilidade do processo suficientes.

6. Custo de Manutenção e Custo Total de Propriedade

O preço inicial do molde é apenas uma parte do investimento total.

Os custos de produção a longo prazo também podem incluir peças sobressalentes, manutenção preventiva, limpeza, reparos, tempo de inatividade, consumo de materiais, consumo de energia e suporte técnico.

Por exemplo, um sistema de câmara quente pode reduzir o desperdício de material da câmara, mas seus elementos de aquecimento, termopares, bicos e sistema coletor requerem inspeção e manutenção especializadas.

Um sistema de canal frio é geralmente mais simples de manter, mas o material adicional do canal consumido durante milhões de ciclos de moldagem pode se tornar um custo operacional significativo.

Da mesma forma, um molde que utiliza desmoldagem rotativa pode fornecer uma solução eficaz para componentes complexos, mas seus componentes mecânicos adicionais requerem inspeção e manutenção adequadas durante toda a vida útil do molde.

Portanto, o menor preço inicial do molde não representa necessariamente o menor custo de produção a longo prazo.

A abordagem correta é avaliar o molde de acordo com o Custo Total de Propriedade (TCO) , incluindo investimento inicial em ferramentas, consumo de material, tempo de ciclo, manutenção, peças sobressalentes, tempo de inatividade e vida útil esperada.

7. Projeto de molde como uma decisão de produção de longo prazo

Normalmente espera-se que os moldes de seringa operem através de um grande número de ciclos de moldagem. Para produção de alto volume, mesmo uma pequena diferença no tempo de ciclo, consumo de material ou tempo de inatividade pode acumular-se num impacto económico significativo ao longo da vida útil do molde.

Por exemplo, reduzir o consumo de material apenas em uma pequena quantidade por ciclo pode se tornar significativo quando um molde com alta cavidade opera continuamente por milhões de ciclos.

O mesmo princípio se aplica ao tempo de ciclo. Um processo estável e repetível é muitas vezes mais valioso do que simplesmente seguir o ciclo teórico mais curto.

Portanto, o projeto do molde deve focar no sistema de produção completo e não em um único parâmetro técnico.

Conclusão

O projeto do molde é uma decisão central de engenharia na fabricação de seringas. O número de cavidades, o tempo de ciclo, o resfriamento, a tecnologia do rotor, o método de ejeção, a correspondência da máquina e os requisitos de manutenção estão intimamente interligados.

Para muitas aplicações de seringas, um ciclo de 15 a 20 segundos pode ser usado como referência prática de engenharia, enquanto tamanhos maiores ou configurações mais exigentes de alta cavidade podem exigir aproximadamente 18 a 25 segundos . O tempo de ciclo real deve sempre ser confirmado com base nas condições específicas do produto, material, molde, máquina e processo.

O objetivo não é simplesmente atingir o maior número de cavidades, o menor ciclo teórico ou o mecanismo de molde mais sofisticado. O verdadeiro objetivo é desenvolver uma solução de moldagem equilibrada que forneça qualidade estável, capacidade de produção suficiente, desmoldagem confiável, investimento razoável em ferramentas e custos operacionais previsíveis a longo prazo.

Para um projeto completo de fabricação de seringas, o projeto do molde deve, portanto, ser planejado em conjunto com o equipamento de moldagem por injeção, automação, inspeção, montagem e a configuração geral da linha de produção desde o início.
