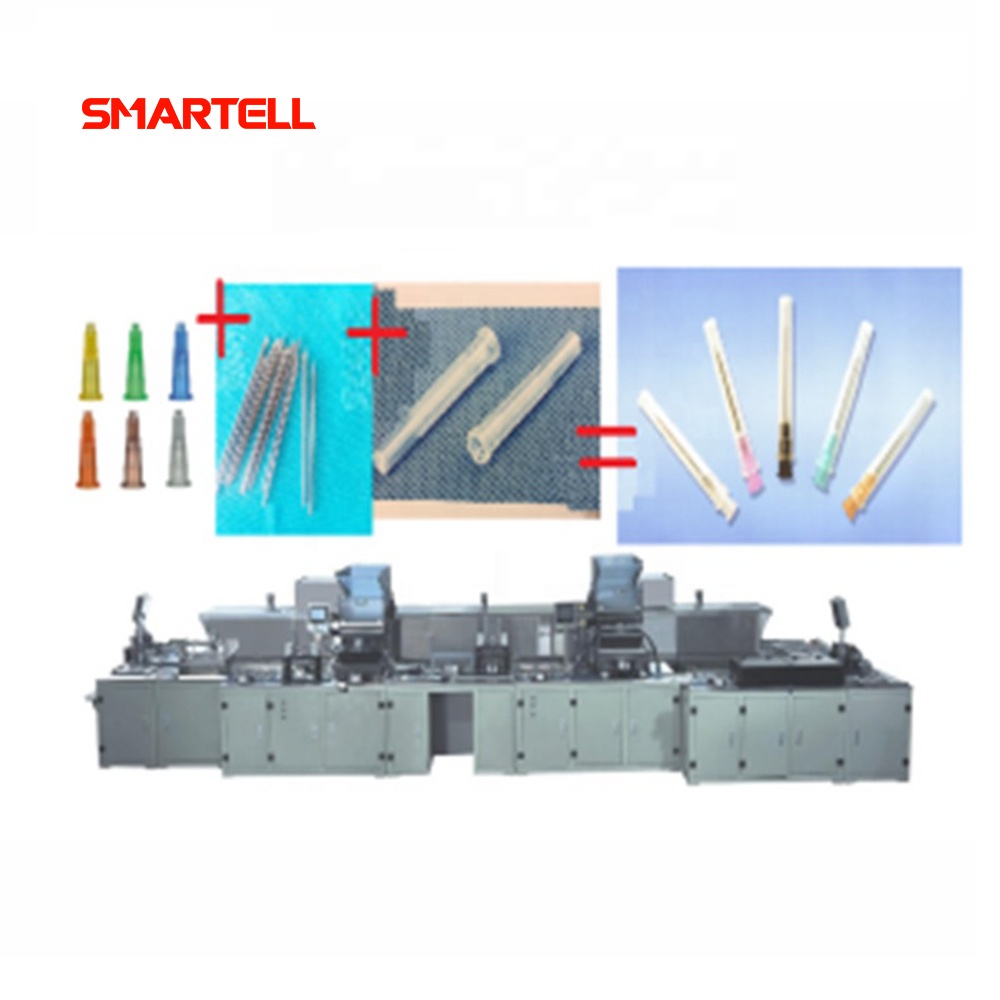

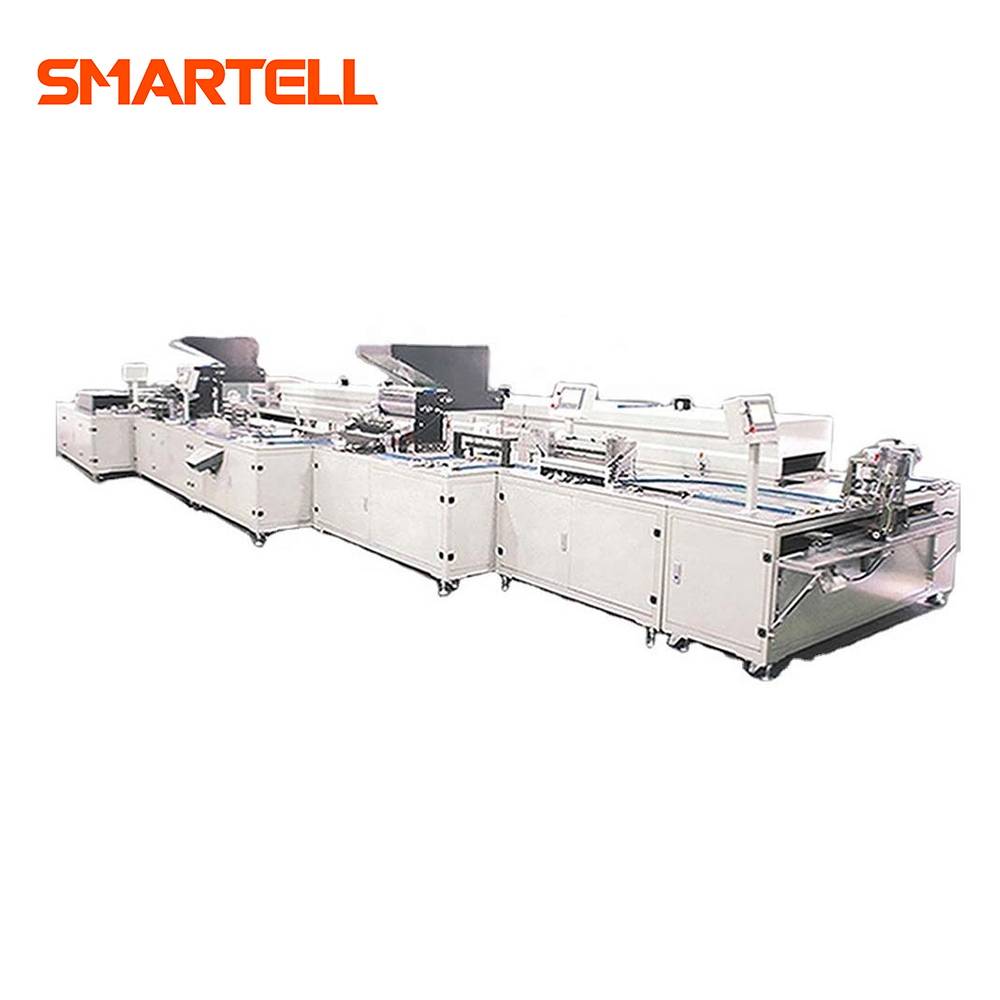

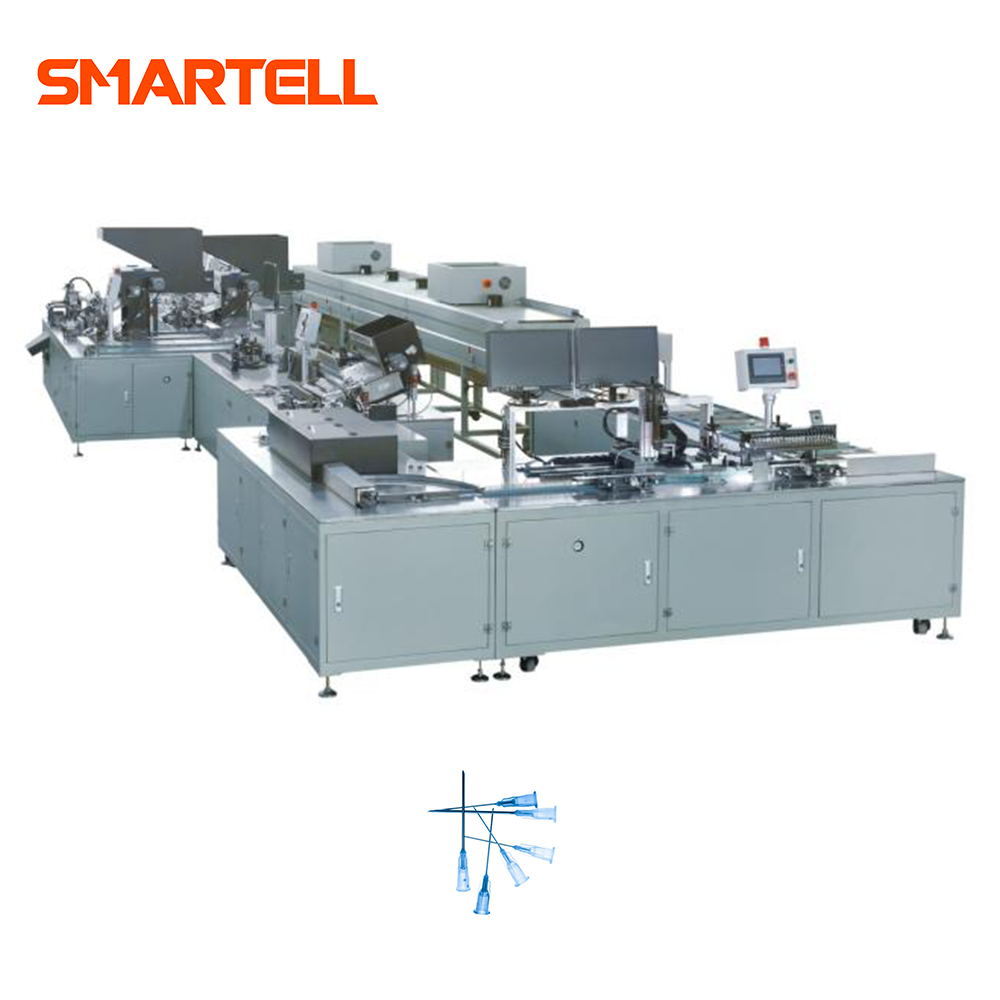

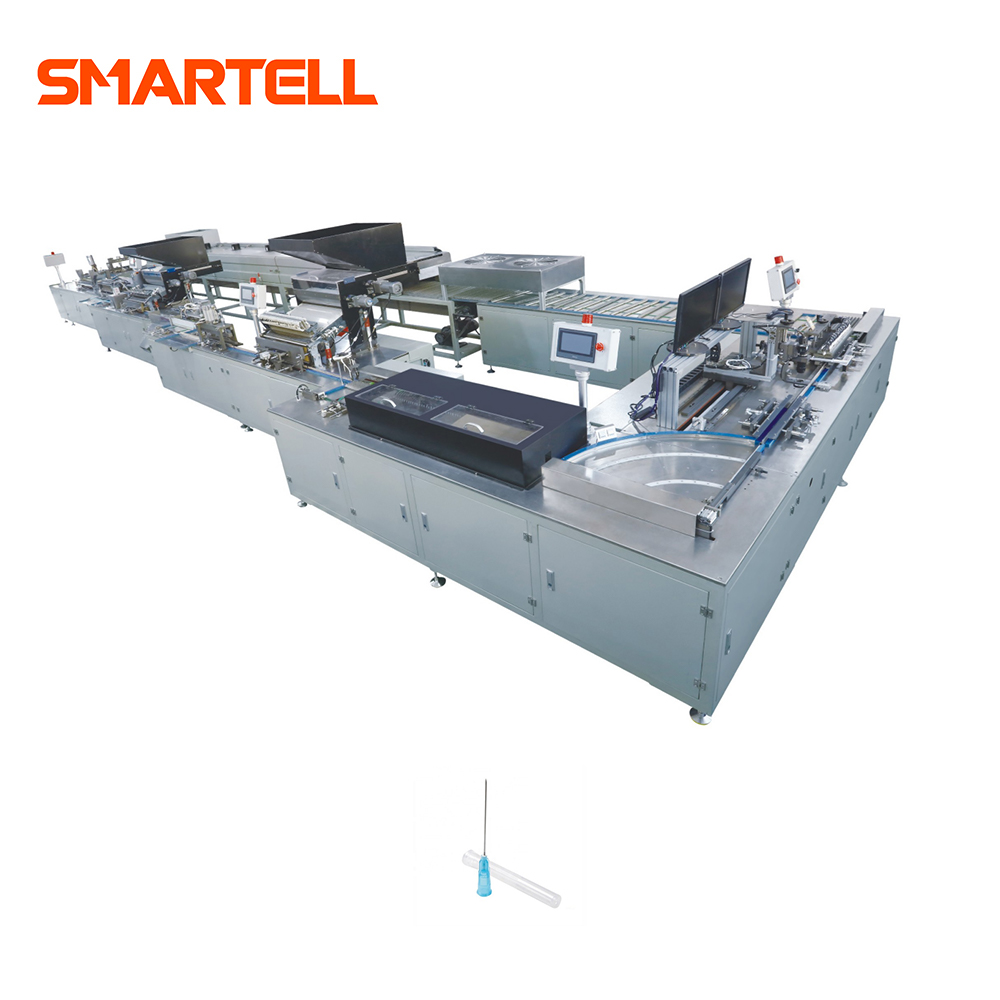

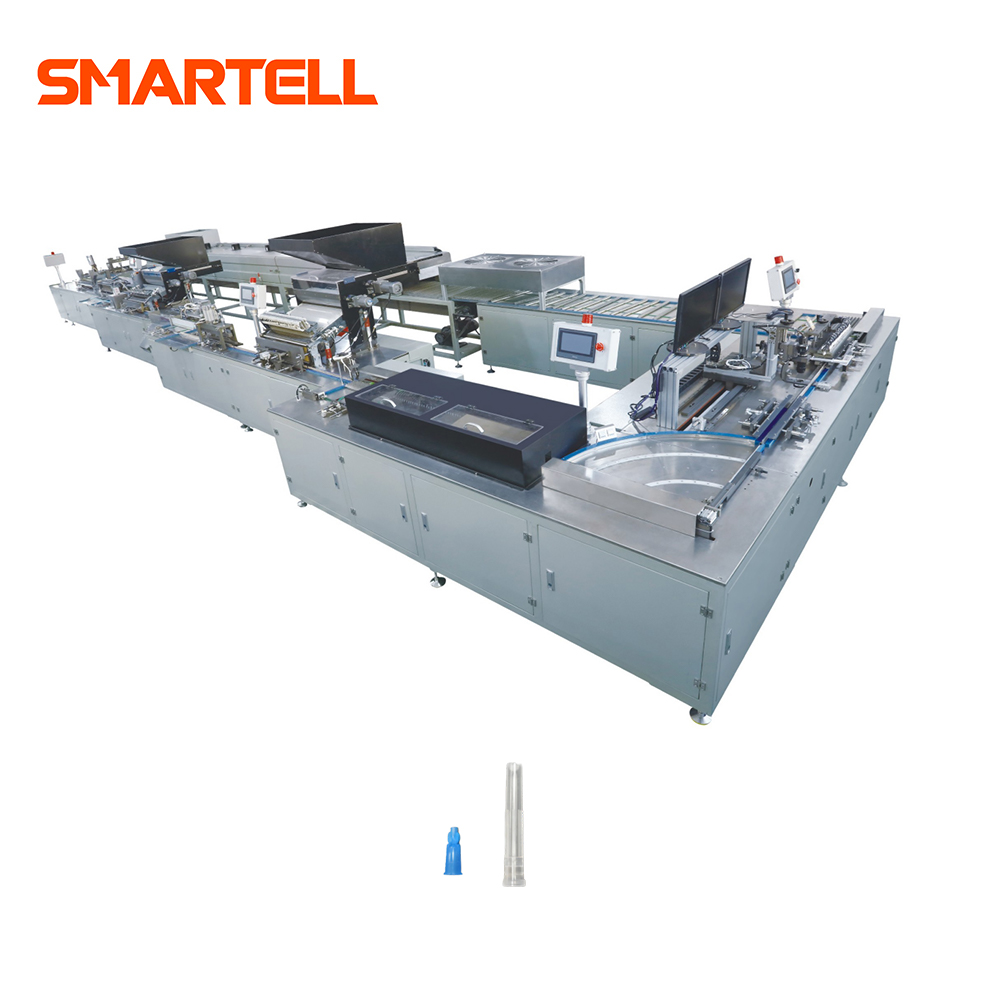

Máquina de montagem de agulha hipodérmica totalmente automática

Breve introdução

Esta máquina é usada para montar e aderir o cubo, a cânula e a tampa da agulha descartável, incluindo o revestimento de óleo na cânula. O dispositivo adota o sistema de controle de programação Keyence e o painel é fácil de operar com tela sensível ao toque. O mecanismo de revestimento do servomotor é suave e uniforme. O sistema de detecção adota o sistema de imagem Keyence CCD do Japão, com alta velocidade de 45 unidades em um segundo para detecção de agulhas não qualificadas, e a configuração pneumática adota componentes importados. É totalmente automático, o que pode reduzir bastante a intensidade de trabalho dos operadores.

Princípio de funcionamento

Esta máquina é composta pela posição de instalação do cubo, posição de instalação da cânula, posição de colagem, solidificação no forno, posição de revestimento com óleo de silicone, posição de instalação da tampa protetora, prensagem da tampa protetora e posição do alimentador de descarga.

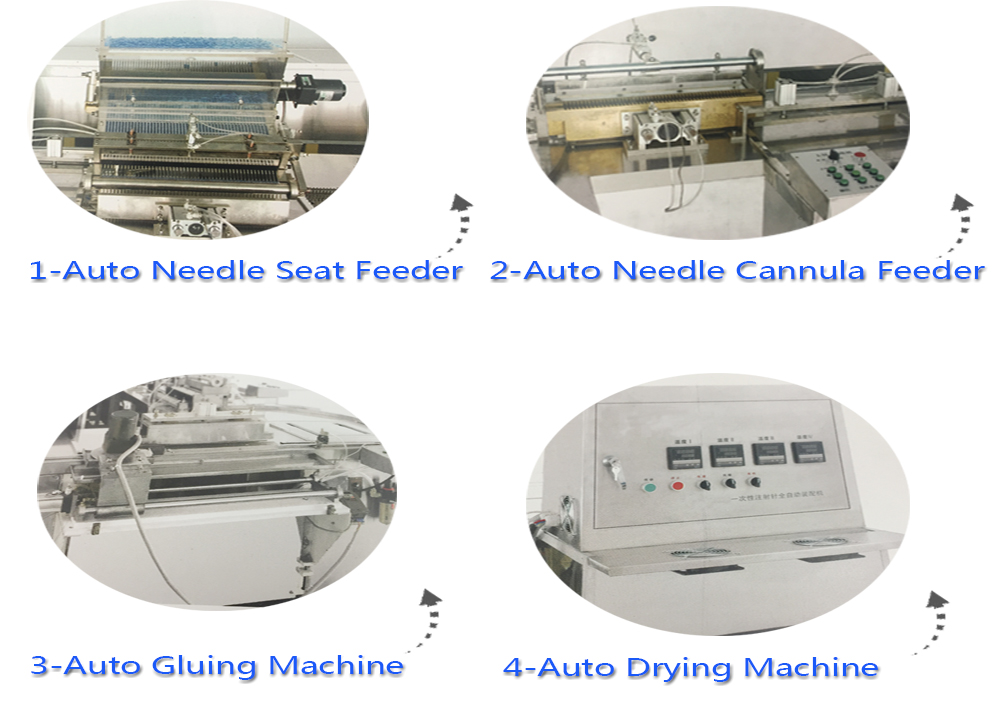

1. A posição de instalação do cubo: é necessário que um operador coloque o seguinte gabarito no local designado e, em seguida, 50 peças do cubo serão separadas da tremonha automaticamente por este dispositivo e despeje-as exatamente no seguinte gabarito.

2. Posição de instalação da cânula: é necessário que um operador coloque o seguinte gabarito no local designado, e então 50 pedaços de cânula serão separados da tremonha automaticamente por este dispositivo e despejados nos cubos respectivamente.

3. Posição de colagem: este dispositivo é automático. Quando este dispositivo induz a vinda do gabarito seguinte, ele automaticamente conduzirá o gabarito seguinte para a posição de trabalho e escovará a cola de resina no local de junção entre o cubo e a cânula. Em seguida, envie automaticamente o seguinte gabarito para a entrada do forno. Absorva o servo motor para ter movimento redondo. Ele supera o mau estado de colagem que surge pela pressão de ar variável do cilindro.

4. Solidificação no Forno: este dispositivo é automático. após o seguinte gabarito que foi escovado com cola de resina entrando no forno, ele faz com que a cola de resina seja esbelta na condição de depois de meia hora e abaixo de 120 ℃.

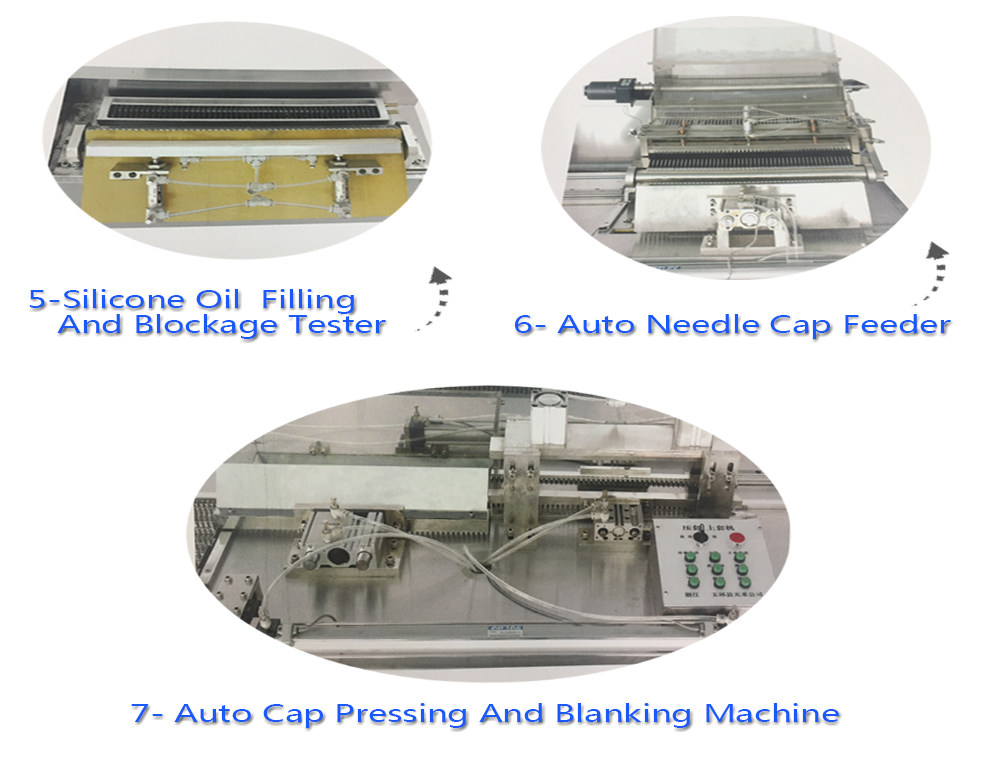

5. Posição de óleo de silicone de revestimento: este dispositivo precisa de um operador. Coloque o seguinte gabarito que desliza para fora do forno no local designado da tala e vire a tala. Em seguida, cubra metade de cada cânula com óleo de silicone. E teste se a agulha está presa pela cola de resina observando a bexiga de ar da ranhura do óleo de silicone.

6. Posição de instalação da tampa protetora: este dispositivo precisa de um operador. Ele colocará o seguinte gabarito com óleo de silicone no local designado. Ele separará 50 peças da tampa protetora da tremonha. E cubra o hub. Isso garante que não machucará a agulha no processo de instalação da tampa protetora.

7. Pressão protetora da tampa e posição do alimentador de descarga. Este dispositivo é automático. Quando este dispositivo testa que o gabarito seguinte com a tampa protetora instalada está funcionando para a posição designada, ele pressionará cada tampa protetora automaticamente e descarregará automaticamente a agulha final do gabarito seguinte, enquanto a coleta no tanque de ciclagem.
